3DMAX建模教程之女性角色模型（十八）

制作模型的手臂

1．到目前為止，模型并不是一個完整的人體，因為它還沒有手臂，下面開始手臂的制作。首先要為肩部添加段數，以方便后面利用多個面〔擠出〕圓潤的手臂，如圖所示。

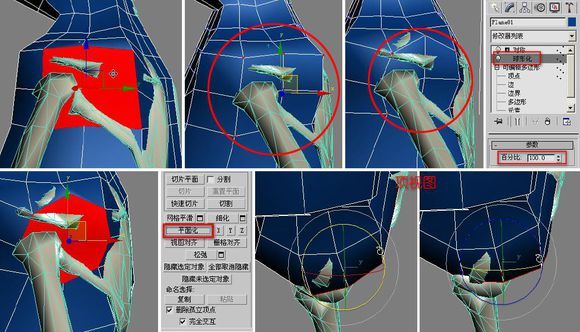

制作小秘技：在手臂的部位選擇幾個將用于擠出的面，對這四個面的外輪廓進行調整。這四個面擠出的形狀就是手臂的大體外形，但是現在四個面的外形是方形，所以我們希望它的外形能盡量圓滑。選擇四個面外輪廓上的8個點，為其添加〔球形化〕修改器，使其盡可能圓滑。

2．將〔球形化〕修改器〔塌陷到〕，然后對所選中的這4個面執行〔平面化〕命令，并在〔頂〕視圖使用〔旋轉〕工具調整其角度，為后面的〔擠出〕工作做鋪墊，如圖所示。

制作小秘技：〔塌陷到〕與〔塌陷〕是兩個不同的命令，〔塌陷到〕是將當前修改器與其下層修改器合并塌陷，而〔塌陷〕命令是將所有的修改器全部塌陷。

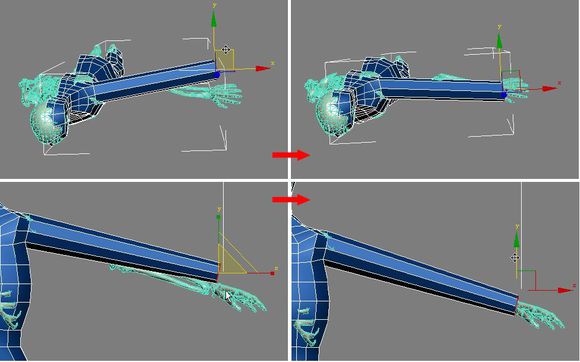

3．手臂外形制作好之后，使用〔擠出〕工具，擠出手臂的大型。注意不要分多段擠出，只擠出一次就擠出整個手臂的形狀，手臂中間的細節將在后面操作中通過添加分段來制作。在〔頂〕視圖和〔前〕視圖，分別對手臂的位置進行調整，使其匹配到參考骨骼的手臂上。將手腕處的一圈線適當縮小，如圖所示。

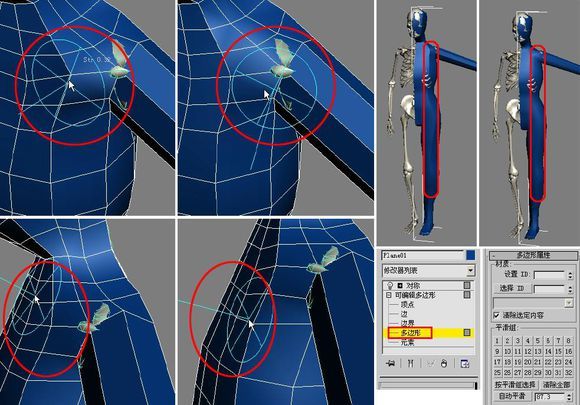

4．使用〔繪制變形〕工具對肩部和胸部不平滑的部分進行調整，然后進入〔可編輯多邊形〕〔面〕層級，選擇所有的面，將〔自動平滑〕值設置為80以上，單擊〔自動平滑〕按鈕，對模型進行平滑處理，如圖所示。

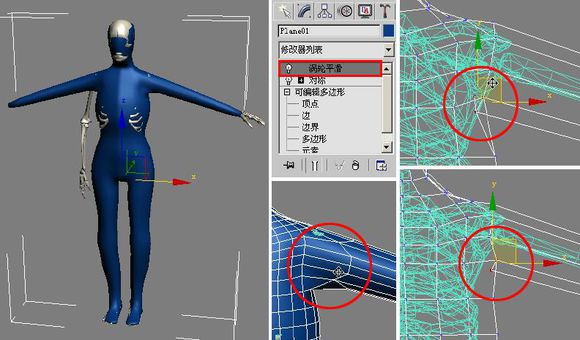

5．為幾何體添加〔渦輪平滑〕修改器，觀察模型中結構有問題的部分，然后在〔點〕層級下對其進行調整，如圖所示。

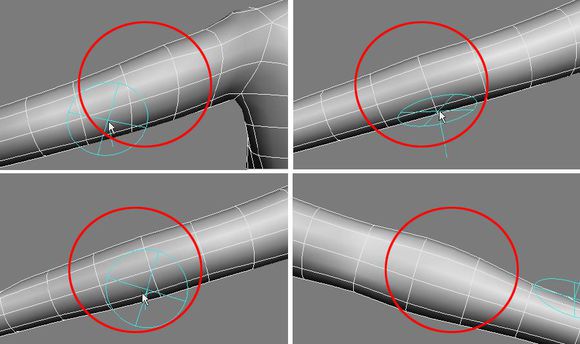

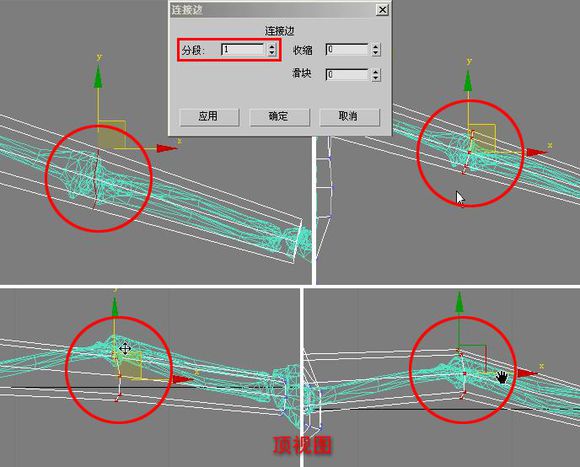

6．觀察參考骨骼發現，手臂的肘關節有略微的彎曲，使用〔連接〕工具為手臂在關節處增加段數，并對所添加的線段進行調節，使其與參考骨骼肘關節處的彎曲相匹配，如圖所示。

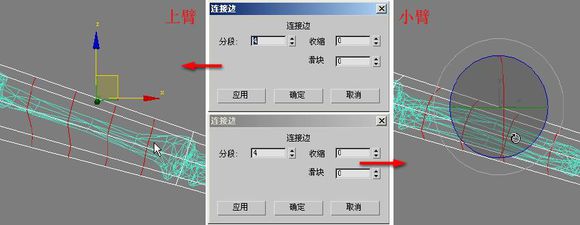

7．手臂在橫向分段數太低，為了給手臂制作出肌肉的細節，需要為手臂添加段數，上臂和小臂都通過〔循環〕選擇〔連接〕的方法添加4個分段，如圖所示。

雕刻模型的細節

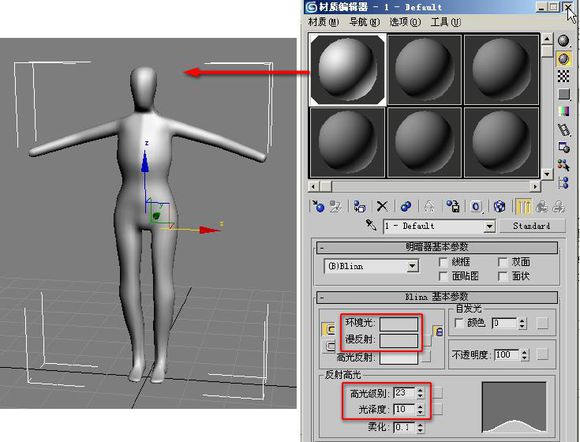

1．前面的布線已經差不多，可以利用〔繪制變形〕工具調節模型的結構細節了。下面我們就開始對身體進行雕刻，先來做雕刻前的準備工作，將模型切換到〔渦輪平滑〕層級，為其添加一個標準材質，將該材質調節為淺灰色，并設置一定的高光，這樣可以方便觀察模型表面的凹凸狀態，如圖所示。

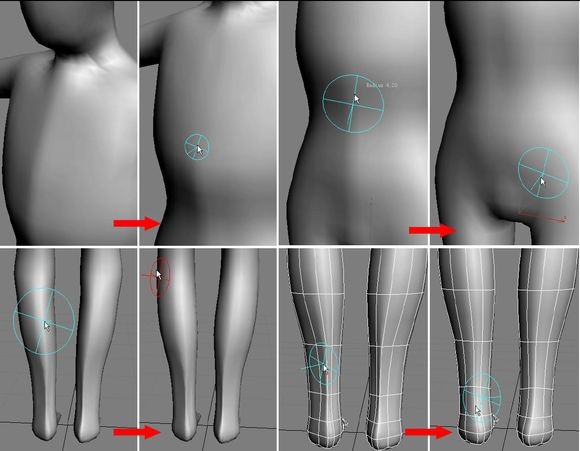

2．使用〔繪制變形〕工具進行雕刻，對模型的凹凸做細致調整，將身體對稱中心軸線上的突起推平，對腿部、腳部的形狀進行修飾，如圖所示。

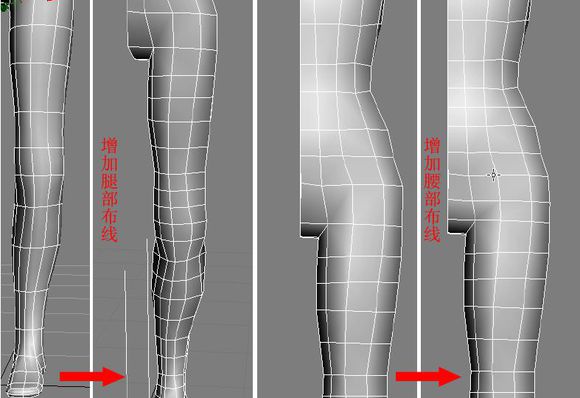

3．利用〔繪制變形〕工具雕刻膝蓋的時候，發現肌肉的細節雕刻不出來，這是因為線條過于稀疏的緣故，腰部也不夠圓潤，可以使用〔連接〕或〔切角〕命令，對腿部和腰部進行加線處理，布線要均勻，以方便進行后面的調節，如圖所示。

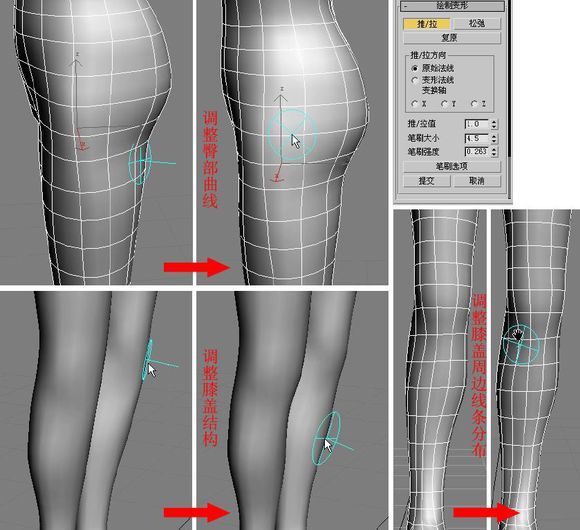

4．使用〔繪制變形〕工具，將臀部和大腿后側向外推，使形態豐滿。對膝蓋周邊進行調整，使線條凹凸明顯。對小腿的布線進行調整，使線條分布均勻，如圖所示。

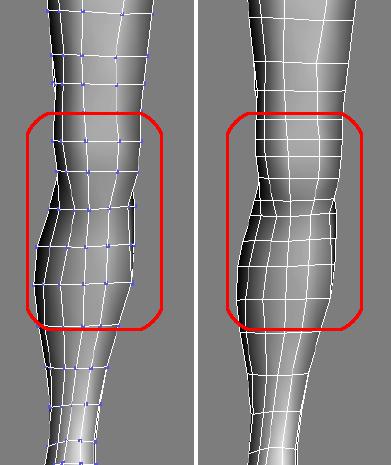

5．觀察膝蓋部分，膝蓋周圍有多塊肌肉交錯分布，結構較為復雜，所以膝蓋部分的布線還需做進一步細化，以便調節出更多的細節，如圖所示。

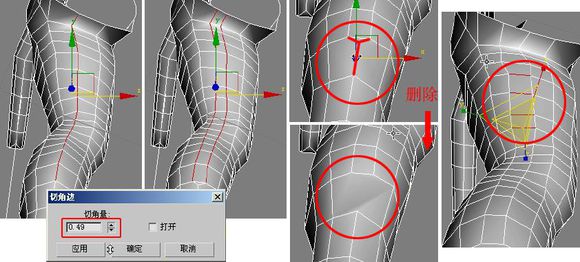

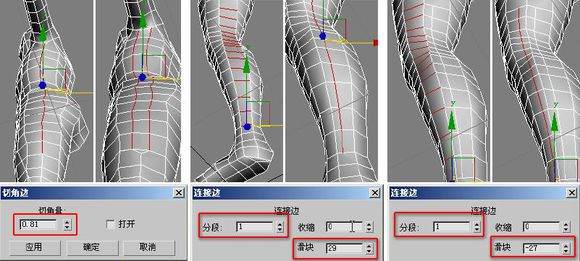

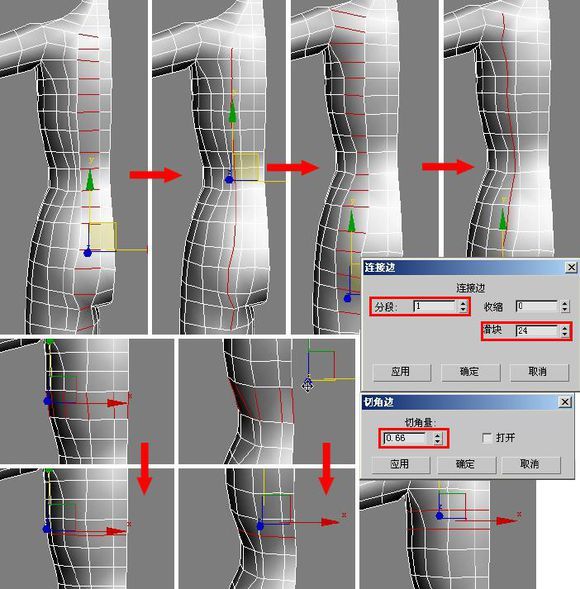

6．在利用〔繪制變形〕工具雕刻大腿部分的時候，發現這里的布線還是不夠密集，繼續對其進行加線處理。選擇身體正面外側的邊，由肩膀選擇到大腿膝蓋上方，用〔切角〕工具將其分割成2條邊。通過〔連接〕工具，對腿部正面中間部分進行加線處理，適當調節〔滑塊〕參數，使創建出的2條邊靠攏，如圖所示。

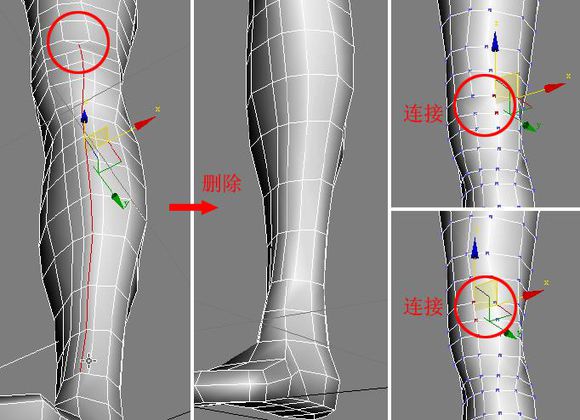

將2條新加線中間的線刪除掉，將膝蓋上方新加的線和膝蓋下方新加的線連接，如圖所示。

制作小秘技：這個步驟使用的加線的方法，稱之為居中法。想要將兩個面均勻的分成三個面的時候可以使用這種方法。利用〔連接〕工具，并調節〔滑塊〕值將兩條線向中間線條靠攏，最終將中間線條刪除，使得有兩個線條分布的面變成三個線條分布的面，從而增加了面的圓滑度。

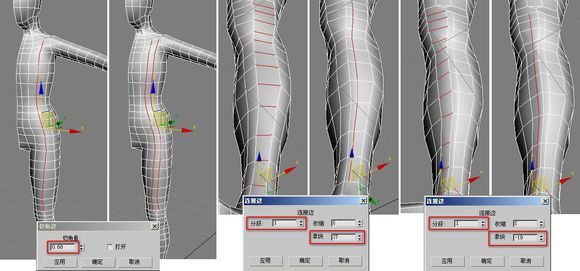

7．從身體側面觀察，身體側面中間的布線也很稀疏，需要用以上類似的方法對身體外側進行加線處理，如圖所示。

8．腿內側的線也不夠秘技，需要進行加線處理，這里直接使用〔切角〕工具加線，〔切角〕之后發現兩條線并不是均勻分布的，上半部分過窄，而下半部分又過寬，需要通過〔縮放〕、〔移動〕工具進行調整，如圖所示。

制作小秘技：使用居中法加線比直接使用切角方式加線步驟要麻煩，但是其優點是顯而易見的，居中法添加的線段分布均勻，而切角方式切出來的線段分布并不均勻，可能不是實際布線需要的，還需要進行適當的調節，操作中需要根據實際情況考慮選擇哪種方法加線。

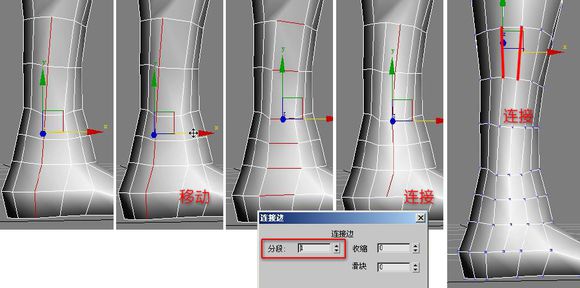

9．同樣腳踝處的布線也不夠密，用上述相似的方法對腳內側進行加線處理，并將腳內側所添加的線與腿部內側新加的線連接起來，如圖所示。

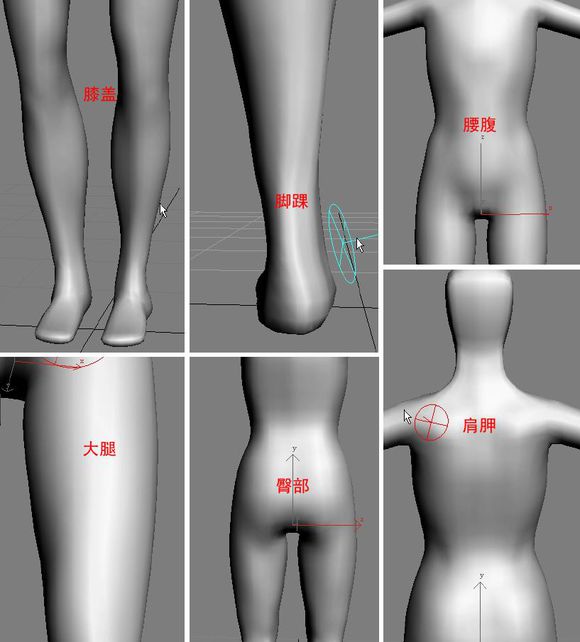

10．繼續對細化后的模型進行雕刻，膝部線條要突出，腳踝處需要向內收一些，腹部要制作出肌肉的大體輪廓，大腿和臀部還需要更豐滿一些，肩胛骨曲線需要制作出來，如圖所示。

11．觀察模型的背部，背部的細節仍然不夠豐富，下面對背部做進一步細化，首先需要對背部進行加線處理，橫向和縱向都需要添加段數，如圖所示。

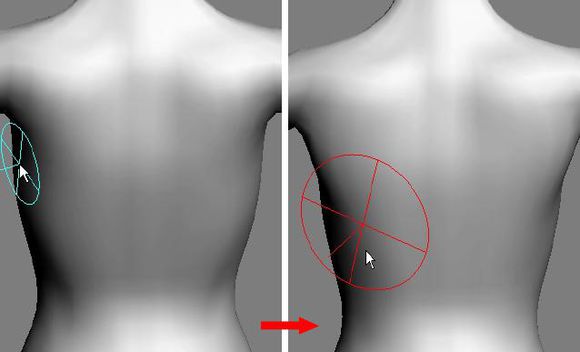

12．使用〔繪制變形〕工具，將肩膀做寬一些，如圖所示。

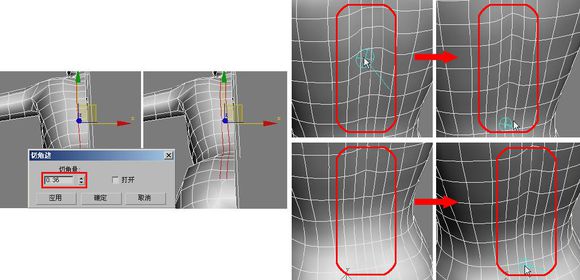

13．人體的背部能看見一條很明顯的脊椎的凹陷，但是模型的背部并沒有這個細節。下面通過〔切角〕工具，對上身的中間部分進行加線處理，然后使用〔繪制變形〕工具，制作出背部脊椎部分的凹陷，如圖所示。

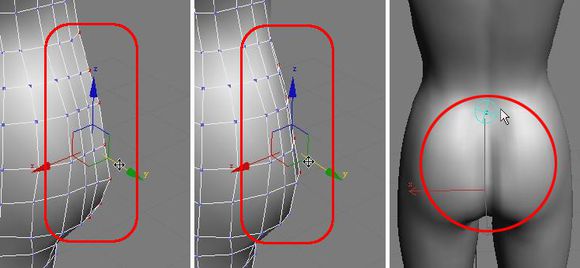

14．觀察臀部，也應該有一條凹槽，這里調節一下臀部的點，將臀部中間的點向里托拽，制作出臀部的凹陷，如圖所示。

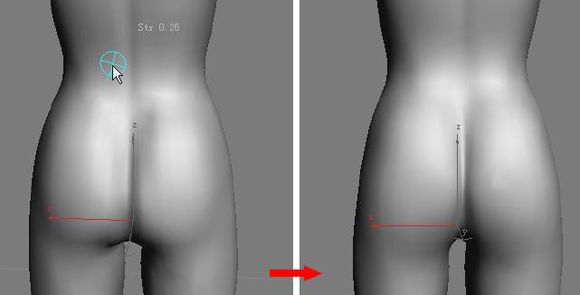

15．臀部的凹陷制作出來了，但是看起來很生硬，這里需要使用〔繪制變形〕工具，對臀部做進一步調整，使臀部圓潤，凹陷處寬窄適度，如圖所示。

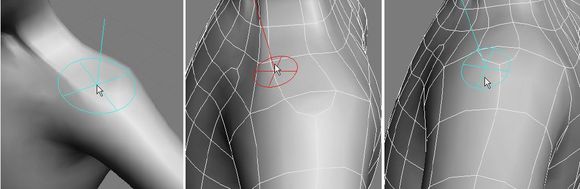

16．使用〔繪制變形〕對肩部進行調解，使尖銳的邊緣變得平滑，如圖所示。

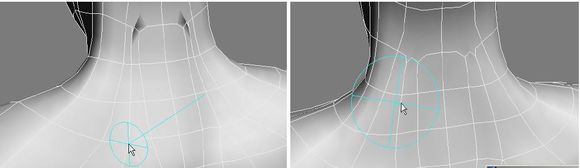

17．使用〔繪制變形〕工具對脖子后面的部分進行〔松弛〕，使布線均勻，如圖所示。

18．其他部位雕刻的差不多了，但是手臂肌肉的細節并沒有制作，這里使用〔繪制變形〕工具對手臂進行調節，雕刻出手臂上三角肌、肱二頭肌、肱三頭肌等肌肉的細節，如圖所示。

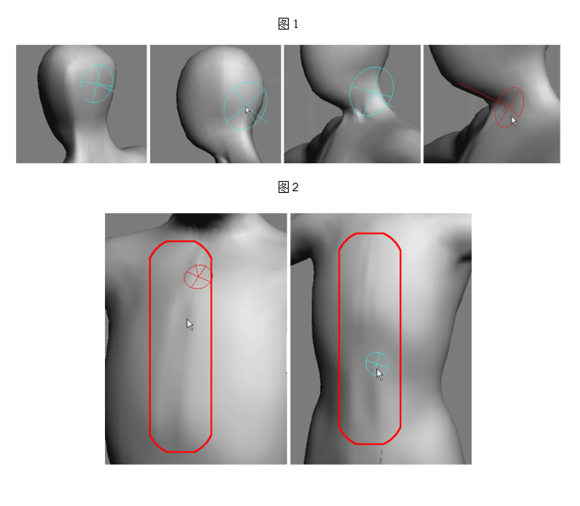

19．使用〔繪制變形〕工具對頭部做進一步調節，使頭部形狀圓滑。之前已經做好了頭部的模型，這里的頭部模型是為觀察頭與身體的比例而使用的，所以只需要稍做調節就可以，如圖1所示。

20．最后使用〔繪制變形〕工具，對胸部〔對稱〕接縫處不平整的部分進行調整，如圖2所示。
