3DMAX建模教程之女性角色模型（七）

唇形的制作

1．唇部外形制作。首先，將模型的〔對稱〕修改器〔塌陷到〕可編輯多邊形中，這樣做的目的是為了方便對嘴部兩邊的點同時進行調節，如圖所示。

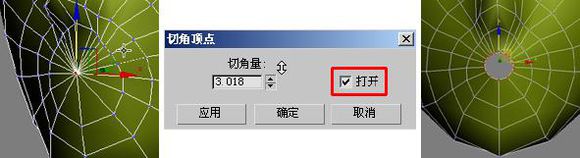

 2．選擇圖中中間的點，執行〔切角〕命令，從中心切開一個空洞作為調整嘴形的基礎形狀，這里如果不把之前的對稱塌陷掉，是沒有辦法實現這樣效果的。注意勾選〔切角頂點〕面板中的〔打開〕選項，如圖所示。

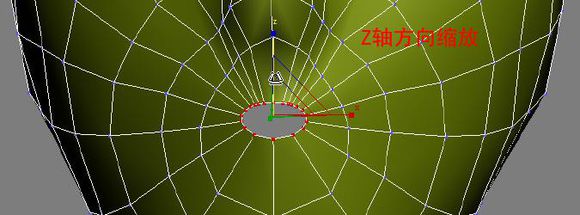

 3．使用〔縮放〕工具沿Z軸方向上縮小成為橢圓形，這樣嘴唇的外形就大致出來了，如圖

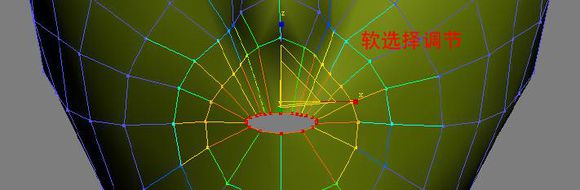

4．我們想做的是一個微微張開的嘴唇，下面根據嘴唇的結構調整其形狀。首先在〔軟選擇〕卷展欄中勾選〔使用軟選擇〕選項，增加〔衰減〕的數值，對嘴唇外形進行調節，利用〔軟選擇〕工具調節嘴唇的同時，面部的口輪匝肌也會隨嘴唇外形一同發生變化。我們希望這個角色的嘴唇盡量能與真實人物相近，所以嘴唇應該較寬，要超過鼻子的寬度，效果如圖所示。

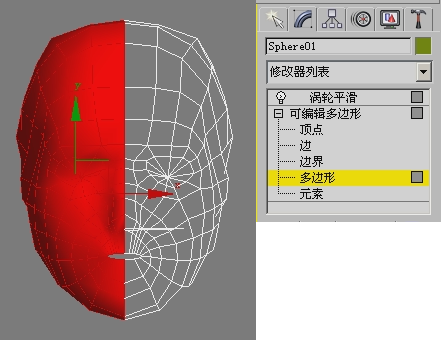

5．在〔可編輯多邊形〕級別下，選中頭部的左半邊，將其刪除，如圖所示。

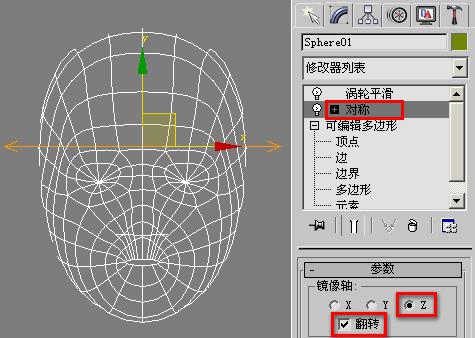

6．為剩下的半邊頭部添加〔對稱〕修改器，注意要選擇〔鏡像軸〕為Z軸，并且勾選〔翻轉〕，完整的頭部就出現了，如圖所示。

回到〔可編輯多邊形〕層級，按下〔最終顯示結果開/關切換〕按鈕，就可以顯示出整個頭部模型了。

7．嘴唇結構雕刻。使用〔推/拉〕工具使嘴唇貼合臉部的曲線。配合使用〔松弛〕工具，使嘴部的布線變得均勻。

制作小秘技：1.在雕刻的時候，視圖盡量使用拍人像的角度，從這些角度能準確的觀看嘴唇形態，這樣雕刻才會更加準確。雕刻時注意調節出嘴部的細節，例如上嘴唇中間的突起的部分和嘴角凹下去的細節。在雕刻唇部模型時，注意從多個角度觀察，這樣才能雕刻出滿意的效果，如圖所示。2.在使用〔推/拉〕工具進行細節雕刻的時候，盡量降低筆刷的強度，因為筆刷強度過大，雕刻時會產生過度變形，不方便唇部小細節的雕刻。但是如果筆刷強度調小后，雕刻時又會調節不動模型，這時建議將〔推/拉〕值降低，再進行雕刻，因為筆刷與推拉值是結合使用的。使用〔松弛〕工具時，只需要調節筆刷強度即可。

8．經過一段雕刻后，唇形大體出來了，但唇部的細節仍然不夠豐富，為了把嘴唇刻畫得更加生動，需要為嘴部周圍的布線增加段數。選擇嘴部開口周圍的線，使用〔連接〕命令進行加線處理，如圖所示。

9．有了更豐富的布線，我們就可以使用〔推/拉〕工具雕刻出唇部更多的細節。從側面觀察嘴唇的形狀，按照嘴唇的正常形狀進行雕刻，分別調節上下嘴唇的凹凸形狀，注意唇結節的位置和下嘴唇的突起部位，如圖所示。

制作小秘技：在雕刻了上下嘴唇之后，我們仍然會覺得下嘴唇的細節不夠豐富，這是由于下嘴唇的網格線較疏，影響了對嘴唇的進一步調節，因此需要做加線處理。為保證新加的網格線分布均勻，這里使用〔連接〕工具來實現。

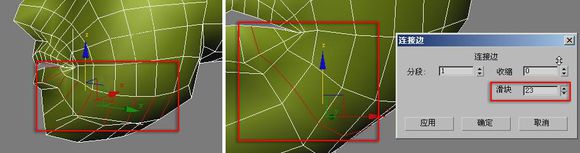

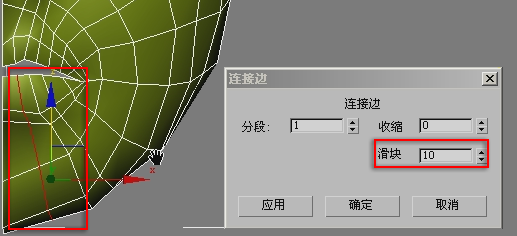

10．首先使用〔環形〕工具選擇嘴唇下部的邊，只保留下巴處的這部分邊，然后使用〔連接〕工具將它們連接，從而創建出一條新的邊。適當調節〔滑塊〕值，來控制這條邊的位置，使其略微向下移動，如圖所示。

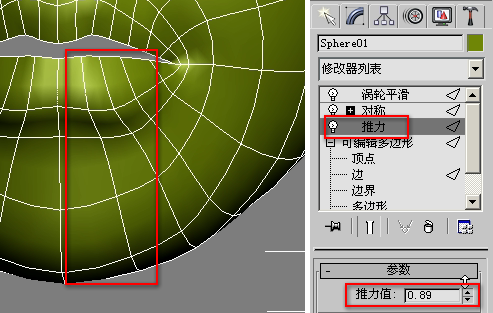

11．為了保證這條新加出來的邊能夠貼合臉部曲線，這里需要為其添加〔推力〕修改器，適當調節〔推力值〕，使臉部曲線圓潤，之后將〔推力〕修改器〔塌陷到〕可編輯多邊形中，如圖所示。

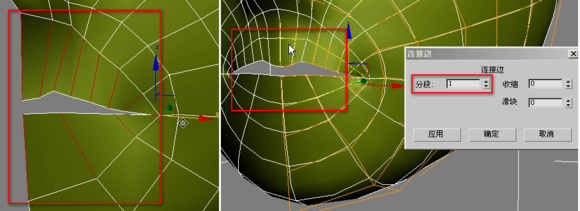

12．使用與上一步同樣的方法為下巴部位再添加一條線，如圖。

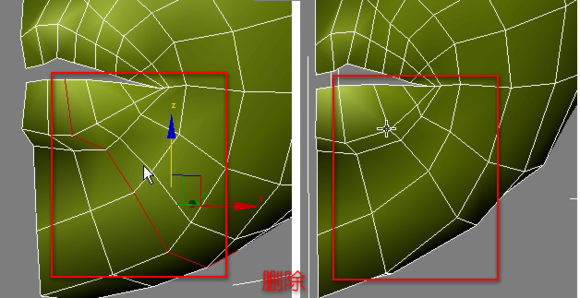

13．選中之前添加的這2條線中間的線，將其刪除。這樣就由原來的一條線（刪除的這條線）變成了兩條線（經過兩次〔連接〕出來的線），并且布線均勻，如下圖。

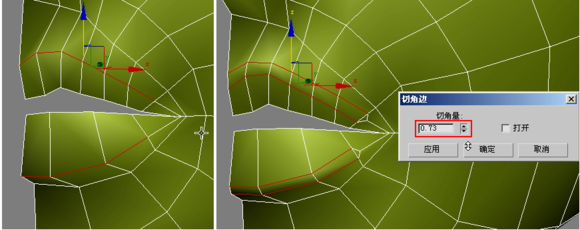

14．嘴唇的布線有了均勻的分布，但是要想做出上下嘴唇的突起細節仍然不夠了，需要對嘴部外圈的網格線（除嘴角以外的部分）執行〔切角〕命令，如圖所示。

15．對嘴角處的布線進行調整，使其均勻分布，結果如圖所示。

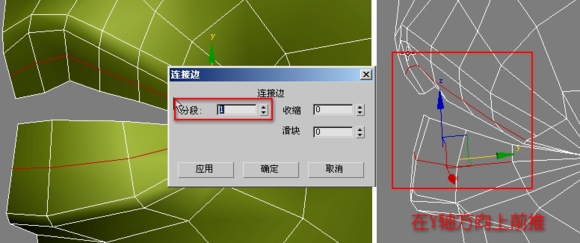

16．為使嘴唇曲線更加平滑，需要使用〔連接〕工具繼續加線，并沿Y軸方向向前推，從而產生柔和的嘴唇曲線，如圖所示。

17．使用〔推/拉〕工具，對網格線的疏密進行調節，使嘴部曲線更為突出，最終效果如圖所示。

制作小貼士：嘴唇是面部器官中非常吸引人的部位，通過對本章的學習以后，讀者朋友們就可以根據自己的喜好舉一反三，結合人物角色的面目表情制作出不同形態的嘴唇，例如生氣時的嘴唇、驚訝時的嘴唇等。
