3DMAX建模教程之女性角色模型（二十九）

面片法制作卷發詳細講解

發型設計與制作對于人物角色的時尚美觀性來說尤為重要，這與現實世界人們對于發型的重視程度是相同的。在本節中，我們即將作為一個發型設計師，來為這位女性角色設計一款時尚靚麗的卷發效果。

制作頭發可以采用面片制作法，也可以用3ds Max內置的毛發系統。在本節中我們采用了面片法來制作頭發，關于如何使用Hair and Fur毛發系統來創建頭發，請參見本套教材的質感篇相關章節。

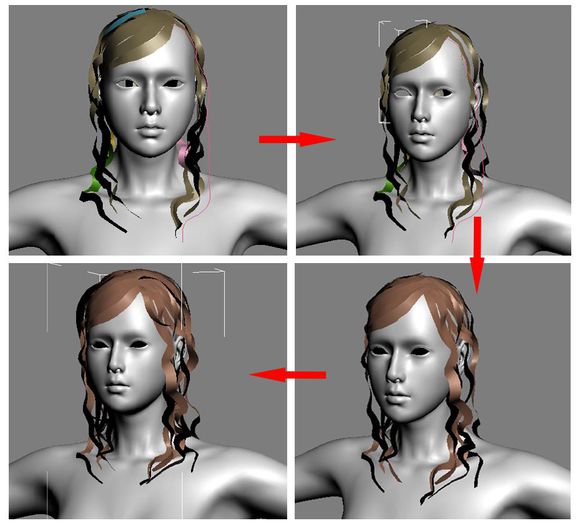

本章制作流程如圖所示。

小提示：制作卷發的完整操作過程請詳見配套光盤中的相關章節。

創建卷發

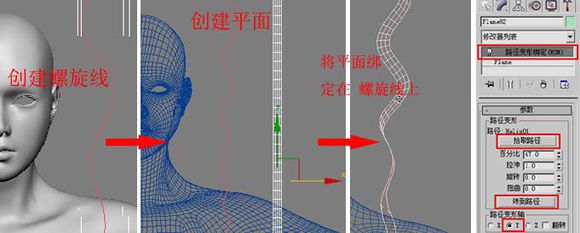

在〔頂〕視圖中創建一根〔螺旋線〕，并根據設計的彎曲程度調節其參數，可通過將其轉化為〔可編輯多邊形〕來對螺旋線進行更細致的調節。調節完畢后，再創建一個長條形的平面，適當增加它的高度分段，然后通過〔路徑變形綁定（WSM）〕修改器將平面綁定在螺旋線上，如圖所示。

綁定卷發

1．在〔頂〕視圖中創建一根〔樣條線〕，將其作為人物發型的路徑，其位置由頭頂到肩部，將視口切換為側視圖，進一步調節其位置，如圖所示。

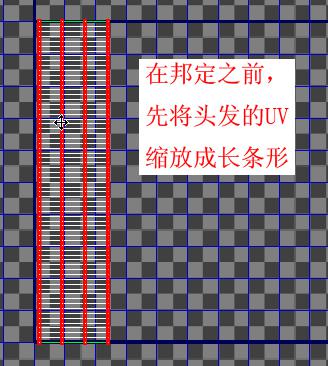

2．為了方便后續的貼圖工作，這里先要將之前綁定在螺旋線上的平面進行〔UVW展開〕，在修改器堆棧中加入〔UVW展開〕修改器，然后進入編輯面板，對頭發的UVW進行〔縮放〕處理，如圖所示。

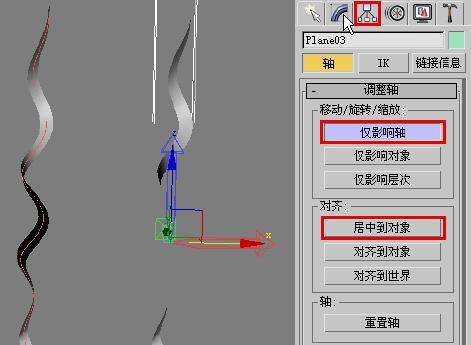

3．由于〔路徑變形綁定〕修改器不能塌陷到 可編輯多邊形中，所以在這里需要使用〔快照〕工具將其〔復制〕出一個平面。調整好新復制出平面的坐標軸，點擊〔層次〕面板中的〔軸〕按鈕，然后選擇〔僅影響軸〕并點擊〔居中到對象〕，如圖所示。

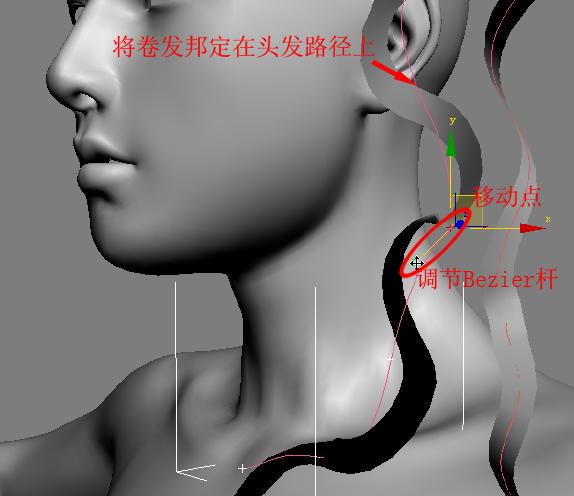

4．將復制出的平面通過〔路徑變形綁定（WSM）〕修改器綁定到作為人物發型路徑的樣條線上。通過調節樣條線上的點和Bezier桿修改頭發的位置，如圖所示。

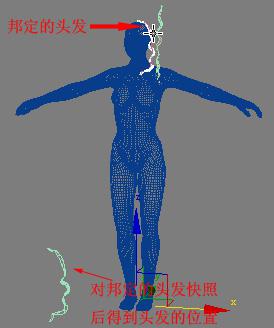

5．調節出自己滿意的形狀后，可以使用〔快照〕的方法將這根頭發復制出來，從而使它脫離綁定的路徑?？煺罩螅蠹視l現復制出來的頭發并不在原來的位置上，如圖所示。

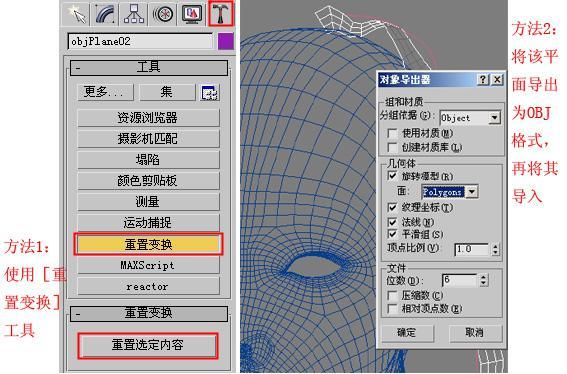

其原因是我們曾使用過〔路徑變形綁定（WSM）〕修改器的緣故。想要復制出的平面仍在原來的位置上，可以在快照之前對將要復制的平面使用〔工具〕面板下的〔重置變換〕工具，或者采用導出OBJ文件再導入的方法進行復制。這里筆者推薦使用前一個方法，如圖所示。

制作側面卷發

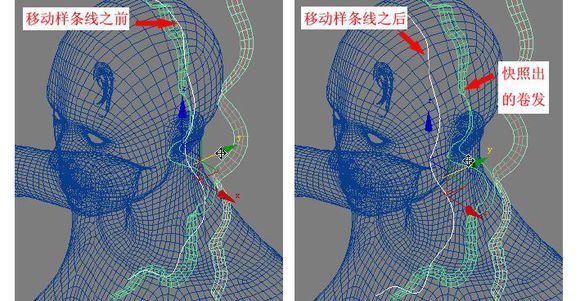

1．復制完成后，就可以把原來那根樣條線移動到其他的位置來進行下一根頭發的制作。移動路徑時，被綁定在上面的平面也會跟著移動，我們只要將其刪除即可，如圖所示。

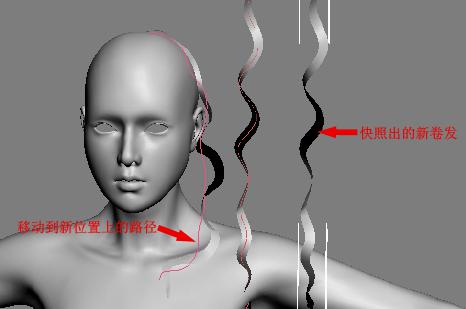

2．通過〔快照〕工具將最初制作的那條卷發進行復制，將復制出的卷發路徑綁定到之前移動到的新位置的路徑上，并加以調整，如圖所示。

Tips：在綁定之前都要進行〔重置變換〕處理，否則快照出來的平面將不在原位。

3．使用同樣的方法制作其余的幾根頭發，如圖6.012所示。

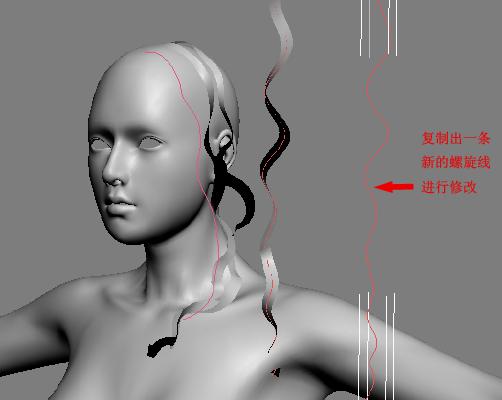

制作小秘技：如果所有的頭發都用同一根卷發來制作，最后完成的頭發就會顯得非常呆板，最好在制作過程中適當改變螺旋線的形狀，生成出新樣式的卷發再繼續制作。

制作劉海

1．制作劉海同樣使用在頭皮創建路徑后再將平面綁定到路徑的方法。所不同的是，劉海部分的頭發是包裹住頭皮的，所以在這里創建路徑時需要用到〔三維捕捉〕工具，捕捉頭皮上的頂點和面，如圖所示。

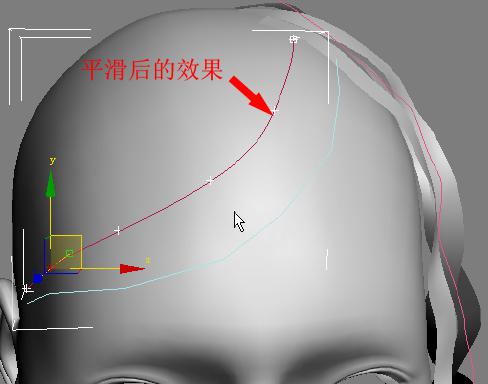

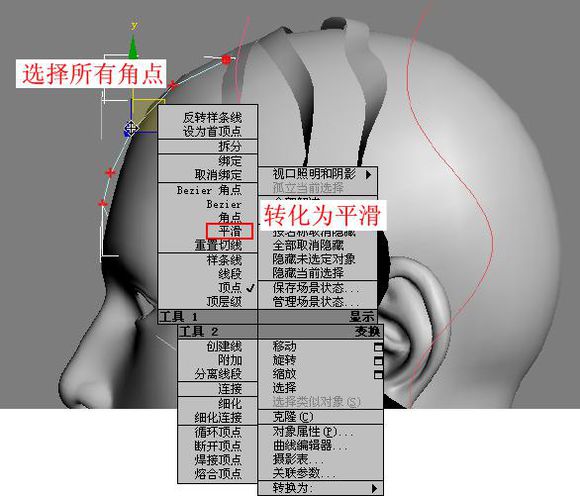

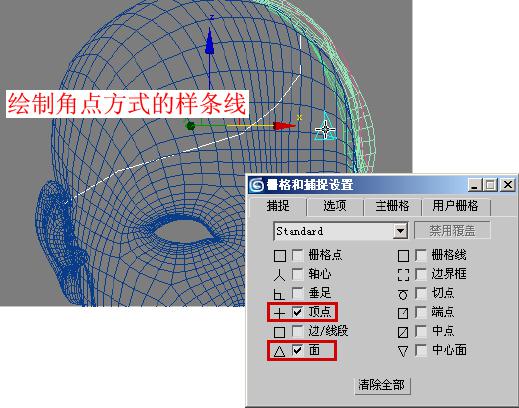

2．為了方便路徑的繪制，我們可以先繪制出角點方式的樣條線，再把樣條線上的所有頂點轉化成〔平滑〕或者〔Bezier〕的形式，如圖所示。

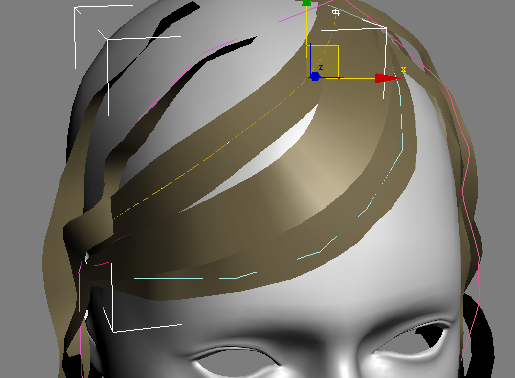

3．繪制了幾條樣條線之后，就可以創建平面并將其一一綁定到路徑上，不要忘了在綁定之前先處理它們的UV，如圖所示。

制作腦后卷發

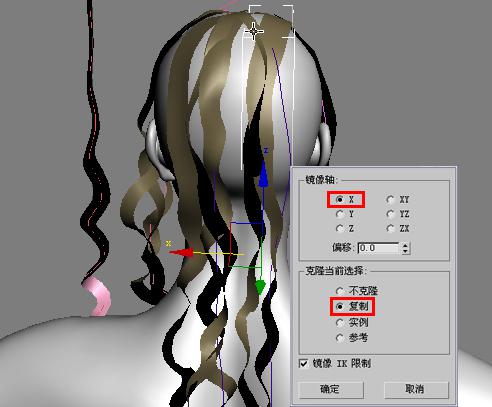

使用〔三維捕捉〕工具，用制作側面卷發的方法制作腦后的卷發，在制作過程中為了避免重復而枯燥的工作，可以先制作半邊卷發，另外半邊用〔對稱〕的方法復制過來，再對它進行一定程度的修整，如圖所示。

Step 6　制作頭頂頭發

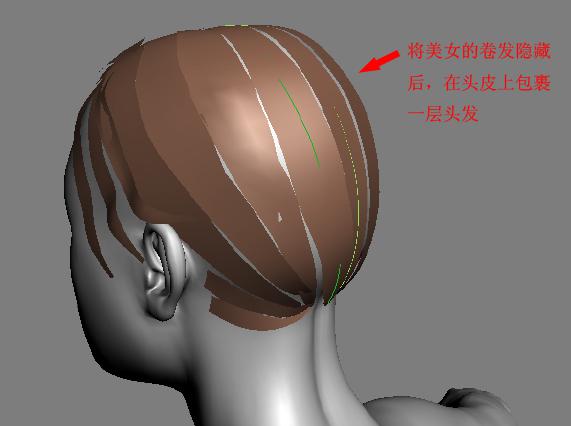

為了避免角色出現禿頂的尷尬情況，我們還要用制作劉海的方法在頭皮上包裹一層頭發。

1．用〔三維捕捉〕工具創建路徑，再創建出足夠多的平面，然后將其綁定在先前創建出的路徑上，將頭平整的包裹一層就可以了，如圖所示。

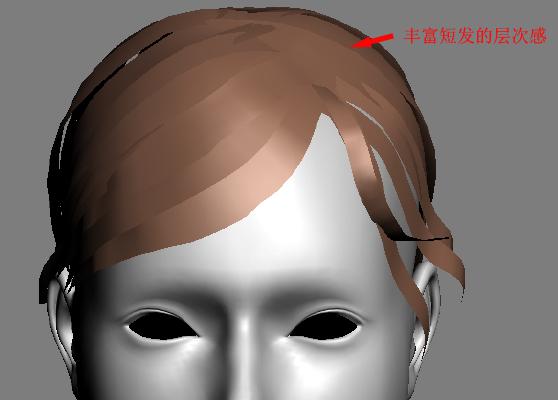

2．因為平面只不過是薄薄的一片并緊貼頭皮，所以在整個效果當中體現不出頭發的層次感和蓬松感，解決的方法是將里面的短發適當復制一些，并疊加在上面，這樣既可以遮蓋住露出的頭皮，又能體現出頭發的層次，如圖所示。

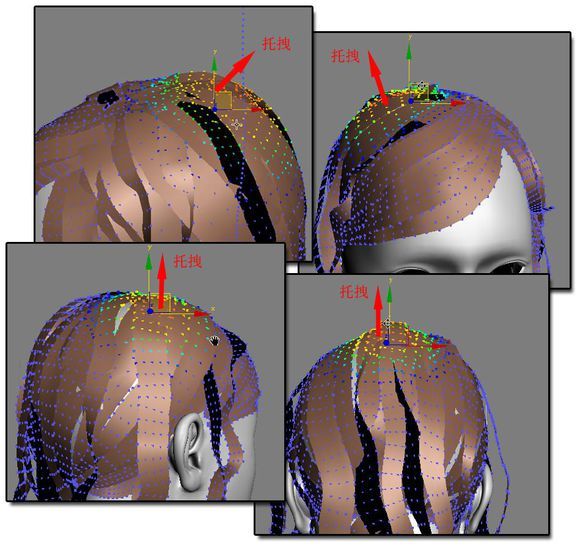

3．把所有的頭發通過〔附加〕命令結合在一起，使用〔軟選擇〕工具通過調節點來實現頭發蓬松真實的效果，如圖所示。

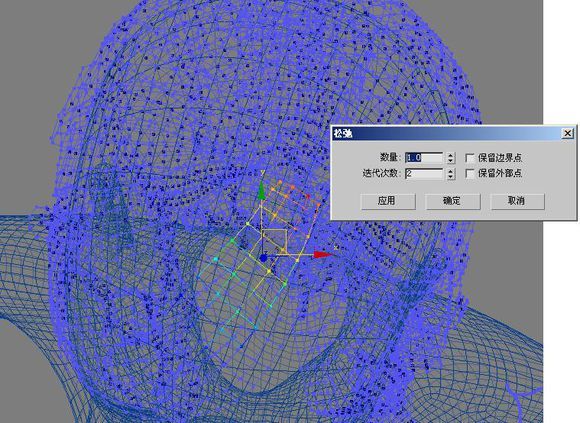

4．從圖中我們可以看到頭發的發根有凸起的棱角，因此我們還需要使用〔松弛〕命令把發根處理的圓滑平整些，如圖所示。

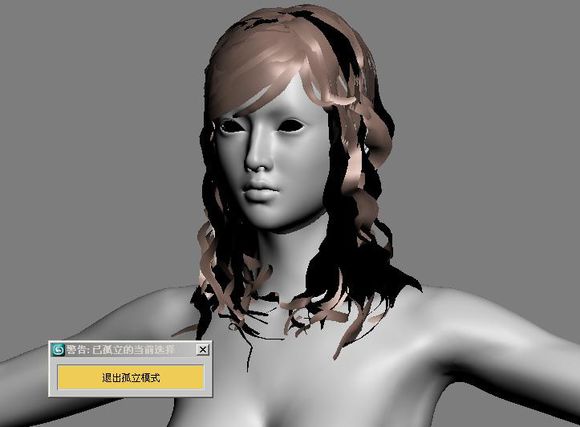

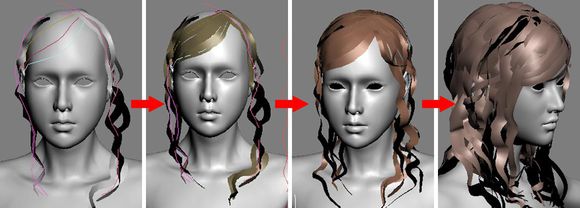

5．剩余工作就是利用前面所講解的知識點不斷地對發型進行調整和完善，盡管我們可以利用〔對稱〕、〔復制〕等工具來減輕工作量，但要想得到自然好看的發型，制作過程還是極為繁瑣的。需要有足夠的耐心去克服障礙，踏踏實實做好每一步，才會獲得成效，如圖所示。

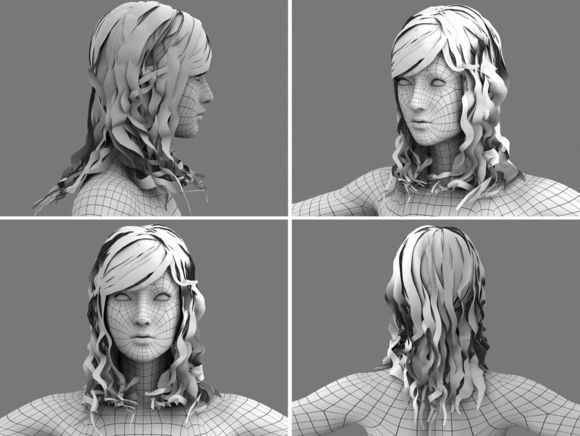

最終調整完的女孩頭發效果如圖所示。
