PS基礎之色彩模式介紹（三）

由于灰度色不包含色相，屬于“中立”色，因此它常被用來表示顏色以外的其它信息。
　　比如我們下面要講到的通道，灰度在其中已經不是作為一種色彩模式存在，而是作為判斷通道飽和度的標準。
　　而在以后的蒙板中，灰度又被用作判斷透明度的標準。

圖像通道

　　在Photoshop中有一個很重要概念叫圖像通道，在RGB色彩模式下就是指那單獨的紅色、綠色、藍色部分。
也就是說，一幅完整的圖像，是由紅色綠色藍色三個通道組成的。

　　回顧一下前面的三張通道圖(順序為RGB)：

　

　　

　　他們共同作用產生了完整的圖像，如下圖：

　　大家也許會問：如果圖像中根本沒使用藍色，只用了紅色和綠色，是不是就意味著沒了藍色通道？
　　我們已經知道黃色和藍色是互補色，那么一幅全部是純黃色的圖像中，是不是就不包含藍色通道？

　　這是錯誤的概念，一幅完整的圖像，紅色綠色藍色三個通道缺一不可。
　　即使圖像中看起來沒有藍色，只能說藍色光的亮度均為0，但不能說沒有藍色通道存在。
　　“存在、亮度為零”和“不存在”是兩個不同的概念。

　　現在大家在Photoshop中調入上面那幅完整的圖片。再調出通道面板。
　　一般來說通道面板和圖層面板是拼接在一起的，可以通過調出圖層面板〖快捷鍵F7〗后切換到通道。也可以使用菜單【窗口>通道】。
　　如果面板中沒有顯示出縮覽圖，可以右鍵點擊面板中藍色通道下方的空白處，在彈出的菜單中選擇“小”或“中”或“大”。我們看到的通道面板類似下圖：

　　此時注意紅色綠色藍色三個通道的縮覽圖都是以灰度顯示的。
　　如果我們點擊通道名字，就會發現圖像也同時變為了灰度圖象?？旖萱I分別是：〖Ctrl ~〗〖Ctrl 1〗〖Ctrl 2〗〖Ctrl 3〗
　　點擊通道圖片左邊的眼睛圖標，可以顯示或關閉那個通道?？梢詣邮衷囋嚳床煌ǖ澜M合的效果。
　　注意不要混淆：最頂部的RGB不是一個通道，而是代表三個通道的總合效果。如果關閉了紅色綠色藍色中任何一個，最頂部的RGB也會被關閉。
　　點擊了RGB后，所有通道都將處在顯示狀態。

　　我們可以看到：

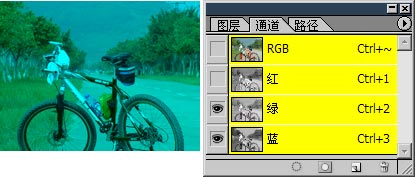

　　如果關閉了紅色通道，那么圖像就偏青色。如下圖：

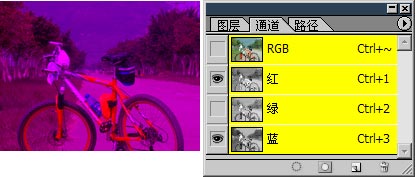

　如果關閉了綠色通道，那么圖像就偏洋紅色。如下圖：

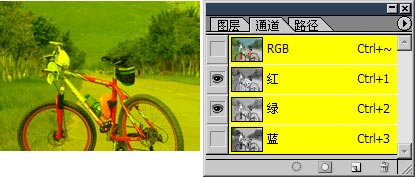

　　如果關閉了藍色通道，那么圖像就偏黃色。如下圖：

　　以上的現象再次印證了反轉色模型：紅色對青色、綠色對洋紅色、藍色對黃色。

　　現在點擊察看單個通道，發現每個通道都顯示為一幅灰度圖像(不能說是黑白圖像)。
　　如下3圖，從左至右分別是灰度的紅色、綠色、藍色通道圖像：

　



　　乍一看似乎沒什么不同，仔細一看卻又有很大不同。
　　雖然都是灰度圖像，但是為什么有些地方灰度的深淺不同呢？這種灰度圖象和RGB又是什么關系呢？

　　在回答這些問題之前先復習一下前面的一些概念。
　　電腦屏幕上的所有顏色，都由紅色綠色藍色三種色光按照不同的比例混合而成。這就是說，實際上圖像是由三幅圖像(紅色圖綠色圖和藍色圖)合成的。
　　如果對這兩個概念有還不明確的話，請再次學習本篇前面有關RGB色彩理論的部分。

　明白了上面的話后，再看下面的部分。
　　對于紅色而言，它的圖像中的分布是不均勻的，有的地方多些，有的地方少些。相當于：有的地方紅色亮度高些，有的地方紅色亮度低些。
　　現在再來看紅色通道的灰度圖，可以看到，有的地方偏亮些，有的地方偏暗些，如下圖：

　　那么把兩者對應起來看，這幅灰度圖實際上等同于紅色光的分布情況圖。
　　在紅色通道灰度圖中，較亮的區域說明紅色光較強(成分較多)，較暗的區域說明紅色光較弱(成分較少)。
　　純白的區域說明那里紅色光最強(對應于亮度值255)，純黑的地方則說明那里完全沒有紅色光(對應于亮度值0)。

　　某個通道的灰度圖像中的明暗對應該通道色的明暗，從而表達出該色光在整體圖像上的分布情況。
　　由于通道共有三個，所以也就有了三幅灰度圖像。

　　從上面的紅色通道灰度圖中，我們看到車把上掛著的帽子較白，說明紅色光在這區域較亮。
　　那么，是否可以憑借這個紅色通道的灰度圖象，就斷定在整個圖像中，帽子就是紅色的呢？
　　還不能，完整圖像是由三個通道綜合的效果，因此還需要參考另外兩個通道才能夠定論。
　　下面再次列出RGB三個通道的灰度圖：

　



　　我們從中可以分析出：

　　三個通道中帽子部分都是白。代表這個地方的RGB都有最高亮度，那么可以判斷出這個地方是白色(或較白)。

　　三個通道中坐墊下的掛包中部都是黑色，那么這個地方RGB都不發光，可以判定這個地方是黑色的(或較黑)。

　　R通道中的前輪圈是白色，G和B通道中為黑色，說明這個地方只有紅色，沒有綠色和藍色，那么這個地方應該是紅色(或較紅色)。

　　三個通道中后輪胎都是差不多的灰度，說明這個地方RGB值較為接近，那么這個地方應該是灰色(或接近灰色)。

　　做完以上的推理分析后，可以回到前面原圖部分去對照一下。

　　現在先來明確幾個概念：
　　通道中的純白，代表了該色光在此處為最高亮度，亮度級別是255
　　通道中的純黑，代表了該色光在此處完全不發光，亮度級別是0
　　也可以這樣記憶：在通道中，
　　白(或較白)代表“光明的”、“看得見的”、“有東西”；
　　黑(或較黑)代表“黑暗的”、“看不見的”、“沒東西”。

　　下面我們在圖像上用不同的顏色寫4個字母：青色A，洋紅色B，白C，綠色D。注意所有顏色均為純色。

　　請說出ABCD在RGB三個通道中的顏色分別是什么？
　　答案在下

　　來看一下推理過程，首先我們要確定ABCD的顏色值：
　　A是青色，青色是紅色的反轉色，那么它的RGB值就應該是：0,255,255
　　B是洋紅色，洋紅色是綠色的反轉色，那么RGB值就是：255,0,255
　　C是白，白色代表RGB均為最大值，RGB值為：255,255,255
　　D是綠色，意味著沒有R和B的成分，RGB值為：0,255,0

　　再看剛提到過的概念：亮度255在通道灰度圖中顯示白色，亮度0在通道灰度圖中顯示黑色。

　　得出結論：
　　A(0,255,255)在RGB中順序為：黑、白、白
　　B(255,0,255)在RGB中順序為：白、黑、白
　　C(255,255,255)在RGB中順序為：白、白、白
　　D(0,255,0)在RGB中順序為：黑、白、黑

　　對照一下RGB通道的灰度圖，如下：

　



　　如果這道題目沒做對，那么請回到前面重新學習。

　　再在圖像中打上字母E(200,0,255)和F(127,0,255)，如下圖：

　　那么這兩個字母在R通道中應該是什么顏色呢?

　　首先我們回顧一下前面的定義：
　　通道中的純白，代表了該色光在此處為最高亮度，亮度級別是255
　　通道中的純黑，代表了該色光在此處完全不發光，亮度級別是0

　　以上只針對純黑和純白兩種極端狀態作出了定義，而在現實圖像中，大部分色彩并不是這么極端的。
　　我們察看前面圖像各個通道的時候，就會發覺純黑和純白的部分極少，大部分都是中間的過渡灰色。

　　對，就是灰色，亮度值介于1~254的，在通道灰度圖中就呈現灰色，切換到R通道，看到的效果如下圖：

　　同樣是灰色，E卻要比F亮一些。比較兩者在R的亮度數值就會看到，E的亮度為200，F為127。
　　亮度值越高，說明色光成分越多，因此通道灰度圖中就越偏白。

　　現在我們要增加幾條內容后重新記憶概念：

　　通道中的純白，代表了該色光在此處為最高亮度，亮度級別是255。

　　通道中的純黑，代表了該色光在此處完全不發光，亮度級別是0。

　　介于純黑純白之間的灰度，代表了不同的發光程度，亮度級別介于1至254之間。

　　灰度中越偏白的部分，表示色光亮度值越高，越偏黑的部分則表示亮度值越低。

　　現在可以明白為何通道用灰度表示了吧？
　　因為通道中色光亮度從最低到最高的特性，正符合灰度模式那種從黑到白過渡的表示。正是因為灰度的這種特性，使得它在以后還被應用到其它地方。

　　通道中的灰度，與顏色面板的灰度滑塊是對應的。記住這點在目前不重要，但在以后講解Alpha通道時就很重要了。
