Photoshop鋼筆工具路徑使用教程（二）

既然鋼筆工具本身就附帶了增加和減去的功能，那么為何在工具欄中還有單獨的增加錨點和減去錨點工具呢？


這是因為有時候可能需要在錨點密集區增加更多錨點，如果就用鋼筆工具的話，則有可能誤減已有的錨點
───
對于一條已經繪制完畢的路徑，有時候需要在其上追加錨點（也有可能是在半途意外終止繪制）
首先應將路徑顯示出來（可從路徑面板查找并點擊路徑）
然后使用鋼筆工具在末尾的錨點單擊（當移動到末尾錨點的時候光標會有提示）
此時即可繼續繪制，見下圖：

───

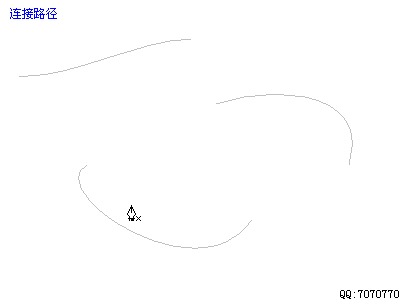

如果要將多條獨立的路徑連接在一起，可以如下圖操作：
需要注意的是在調整方向線的時候可以按住Alt鍵單獨調整其中一條


───
還有一個繪制曲線的技巧：
要繪制一條光滑的曲線，就必須保持錨點上“來向”與“去向”的夾角為180度的水平角（方向線長短無關）
注意如果更改了夾角，就有可能形成類似m的形狀
現在我們已經學會了用鋼筆來勾畫任意的路徑形狀了
但很多時候并不需要完全從無到有的來繪制一條新路徑
Photoshop提供了一些基本的路徑形狀
我們可以在這些基本路徑的基礎上加以修改形成需要的形狀
這樣不僅快速，并且效果也比完全和手工繪制的要好

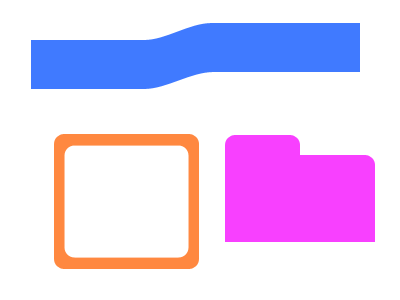

下圖是在網頁設計中經常用到的圖形


────────────────────
先看最上方圖形的繪制過程：
在工具欄選擇矩形形狀工具


使用第一種繪制方式（建立一個用前景色填充的矢量層），如下圖


注意樣式要關閉，選擇一個顏色作為填充色，如下圖

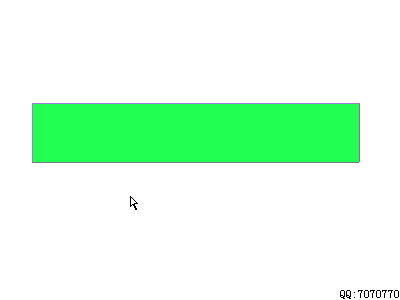

然后在圖像中繪制一個矩形的形狀，如下圖

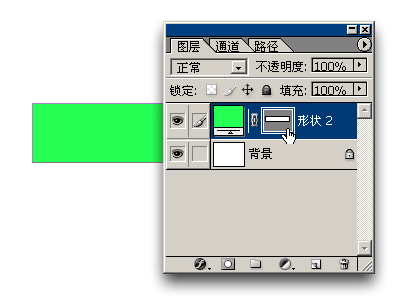

畫好之后注意圖層面板上新建立一個帶路徑的色彩填充層
單擊下圖所示區域可以隱藏或顯示路徑，雙擊其前方的色彩塊可以更改填充色


注意：
1 如果要修改這個層中的路徑，則路徑必須在顯示狀態
2 如果路徑顯示會影響了一些（如描邊等）制作時的視覺效果，則應先隱藏路徑
────────────────────
由于我們要修改這條路徑，所以要先將路徑顯示

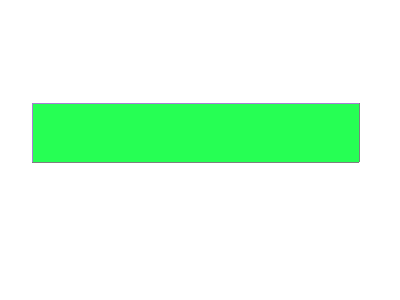

然后使用增加錨點工具增加4個錨點，再將一些錨點向上移動即可
記住：無論在直線還是曲線上增加錨點，所增加默認的都是曲線型錨點
如果需要直線型錨點，則要使用“轉換點工具”點擊增加出來的錨點


下圖的紅色區域就是使用這種方法制作出來的


────────────────────

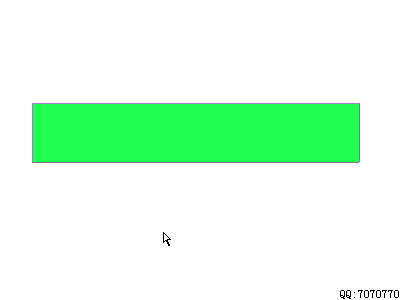

同樣是剛才的矩形，把步驟略加修改一下，如下圖：


下圖上方的紅色區域就是使用這種方法制作的
────────────────────
現在來繪制那個中空的圖形，繪制的思想就是先畫一個大框，然后在中間減去一個小框
注意：
1 在繪制完第一個大框之后，要在工具設定中改為“從形狀區域減去”方式再繪制小框
2 在選擇路徑進行對齊操作的時候最好使用“路徑選擇工具”，如果使用“直接選擇工具”有時候無法選擇整條路徑

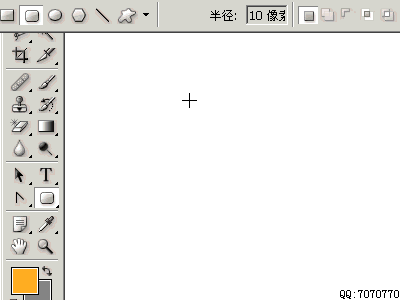

過程如下圖：


────────────────────

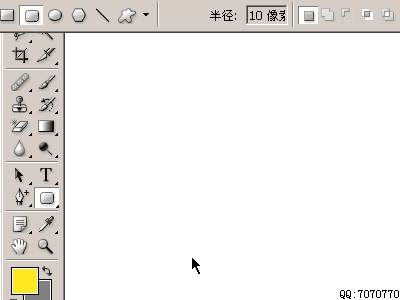

再來繪制一個類似標簽卡的圖形，如下圖：


────────────────────

上面的幾種方法，都是利用了帶路徑的色彩填充層來制作效果
除了色彩填充以外，路徑也可以用來制作調節圖層（調節圖層在另外教程中介紹）
制作順序如下：
1 原圖：


2 使用第二種繪制方式（單純繪制路徑）


3 在圖像中繪制兩個封閉路徑，注意兩個路徑為相加方式，即在繪制第一個之后選擇相加方式繪制第二個

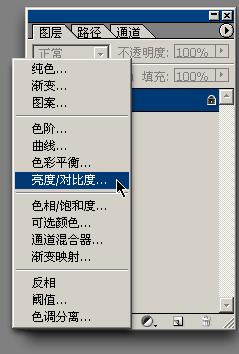

4 在圖層面板啟動調節圖層中的“亮度/對比度”


5 “亮度/對比度”設置如下圖:

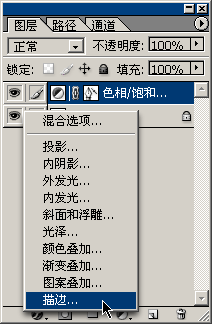

6 在新建的調節圖層上啟動“描邊”樣式

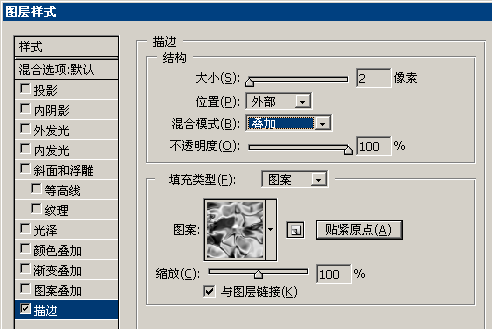

7 “描邊”樣式設置如下圖：


這樣我們就完成了制作，如下圖：


────────────────────
最后我們來制作一個較復雜的圖形，如下圖：


該圖形原來是一個完整的橢圓，被分割為了兩個部分，這種效果在Illustrator中很容易實現
只需要在橢圓上繪制一條曲線，然后使用分割命令即可。
在Photoshop中就較為復雜一些（所以復雜的路徑最好在Illustrator中制作）
繪制過程如下：

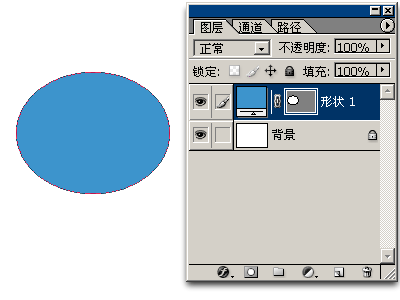

首先使用橢圓形狀工具，選擇填充層繪圖方式，繪制一個橢圓，如下圖：


然后隱藏該層的路徑，切換到單純路徑繪圖方式
繪制一個如下圖的路徑（可以由矩形修改而來）

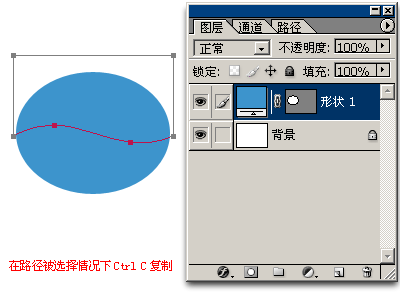

繪制完成后保持新畫的路徑在選擇狀態，按CTRL C復制到剪貼板：

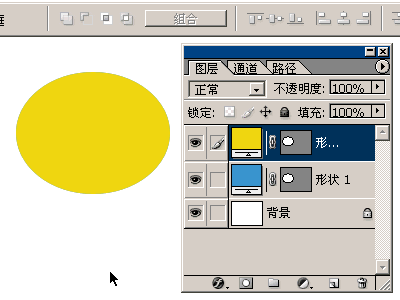

接下來把藍色的橢圓層復制一層，改為其他的顏色便于區別
然后將前面一步復制的路徑一次粘貼到兩個層的路徑中，并更改其與原先路徑的運算關系
需要注意的是：
1 要先將層的路徑顯示出來，才能加以修改
2 最好關閉暫時不用的圖層，以免視覺混亂
過程如下圖：


────────────────────
綜合以上的內容，可以感受到路徑在應用中的強大功能
使用路徑可以勾畫平滑的曲線，在修改的時候非常方便
并且最重要的是:

其矢量圖形固有的特性，使得其在旋轉、拉伸等操作后依然清晰。而點陣圖像會變得模糊。

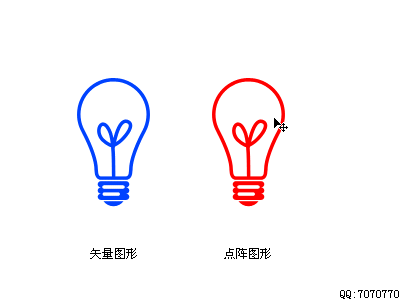

做個試驗，先將一個矢量一個點陣圖同時縮小到原來的10%，再放大回原大小。如下圖：


在實際的設計過程中，由于構思的不斷改變，很可能經常進行各種各樣的修改
比如縮放、旋轉、5邊形改6六邊形，直線改曲線等
如果是使用點陣圖像，則很多情況下都只能重新繪制
而使用矢量圖形則可以完全避免這些情況。

并且矢量圖象對系統資源占用較少（在Photoshop中），不受輸出分辨率的影響。
