繪畫基礎學習-一點透視

說到繪畫的基本原理，我們不得不從透視原理開始講起。而透視確實也是很多初學ＣＧ繪畫的朋友容易忽略的一部分，也是難以掌握和應用的知識點。筆者這篇文章力圖從淺顯的原理出發，舍去部分專業術語，通過實例慢慢地介紹，也敬請新手朋友們學習時不能操之過急，將原理和實際練習相結合，才能取得滿意的學習效果。下面，我們就從常用的三種透視（一點透視、兩點透視、三點透視）開始。

一點透視

一、什么是一點透視

一點透視，也叫“平行透視”。放置在地面上的方形物中，有一個豎直面是平行于畫面，觀者眼中這個面不會發生透視變形，那么我們稱之為“一點透視”。
如下圖所示：

二、一點透視中“水平線”的位置

水平線的高低是隨眼睛的上下移動的變化而變化的，它決定了方盒子的上面或者下面能看到多少。
水平線在上（俯視）

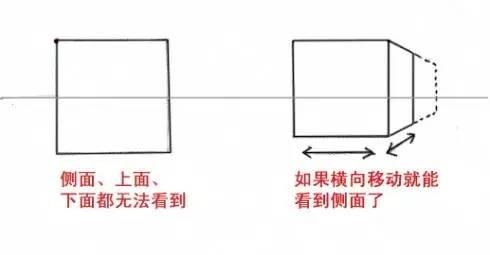

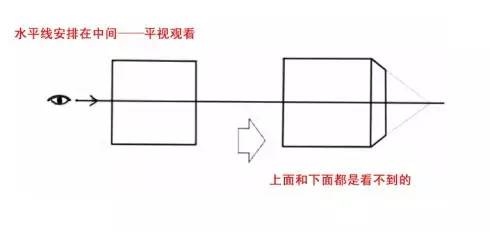

水平線在中（平視）

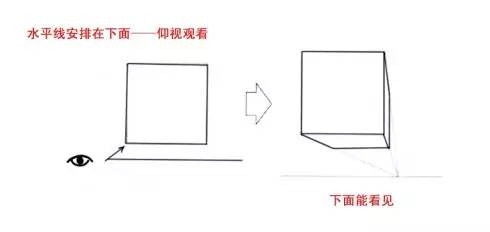

水平線在下（仰視）

三、一點透視中“滅點”的位置

滅點隨觀看者的位置左右變化而發生左右的轉移

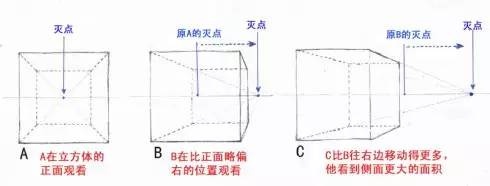

下圖顯示觀者分別站在A、B、C三點時，看到的側面的寬窄不同

下圖是A、B、C看到的不同形體

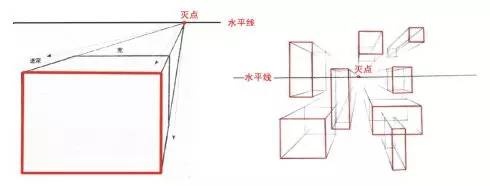

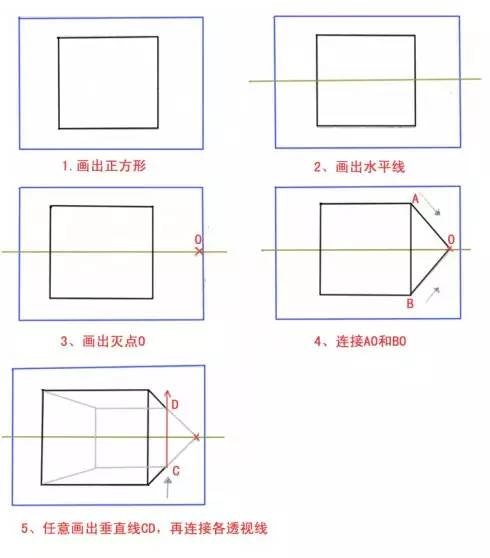

四、一點透視的畫法

五、一點透視在場景繪制中的應用

一點透視表現范圍廣，能一覽無余地表現街景、廣場等深感強的建筑空間。
例一：
1.一點透視繪制長廊

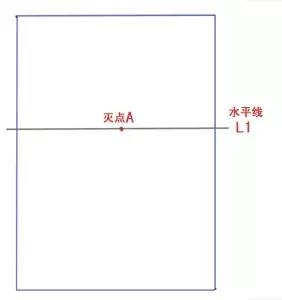

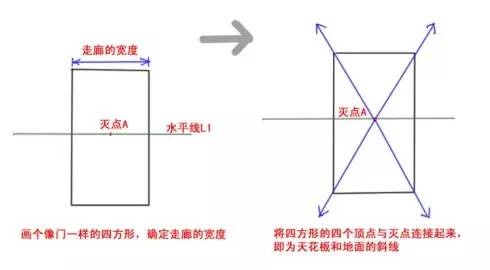

（1）繪制水平線L1和滅點A

（1）確定長廊的寬度，繪制天花板的斜線和地面的斜線（下圖藍色斜線）

在一點透視下的長廊，天花板的斜線和地面斜線的交叉位置就是畫面的滅點。長廊遠處像門一樣的四邊形衡量出長廊的寬窄，是與畫面平行的。

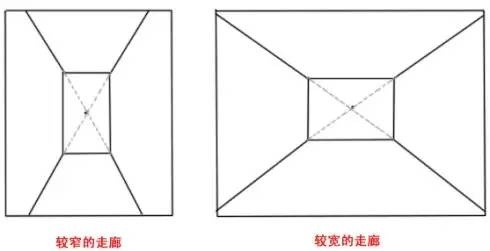

注意：上圖是觀者站在長廊正中所見的特殊情況，滅點是四邊形對角線的交點。如果觀者向左或右，上或下移動，滅點就不在遠處的四邊形的正中了。滅點隨人的位置移動而移動，請看上述關于一點透視中“水平線”和“滅點”位置的陳述。
2、“移動法”繪制長廊中的門窗等
首先，介紹一種人物移動法：
在場景中，假象出一個人物，以他的身高為標準，繪制出場景中的其他人物或者其它物體。這種透視的基本方法運用得非常廣泛，請熟練掌握。

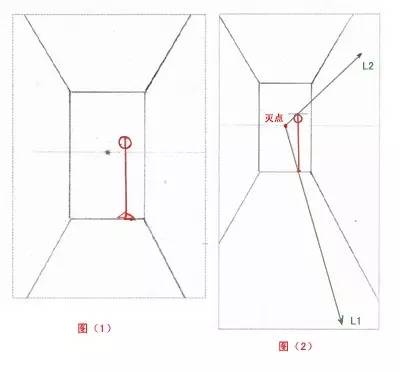

一、如上圖（1）畫出一個假象人物（紅色部分），特別要注意的是假象人物的腳必須與地面的線相接。懸在空中或落到地面下都是錯誤的。
二、如上圖（2）所示，連接滅點與假象人物頭和腳的線條L1和L2

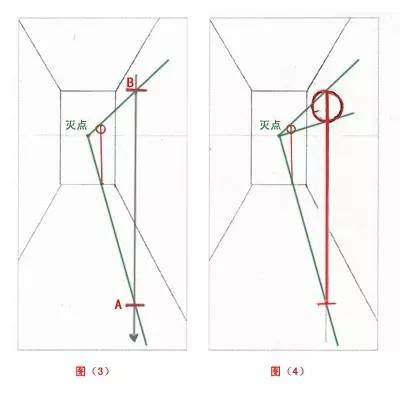

三、如上圖（3）在需要安排人物的位置，任意定出足部位置A，從A垂直畫出一條線AB，與L2相交于B點，線段AB就是與假象人物等高的人物在前景的身高
四、如上圖（4）將滅點與假象人物的身高連接起來，并移動假象人物的方法，就是透視的基本方法
以人物為標準的移動法來畫長廊中的門

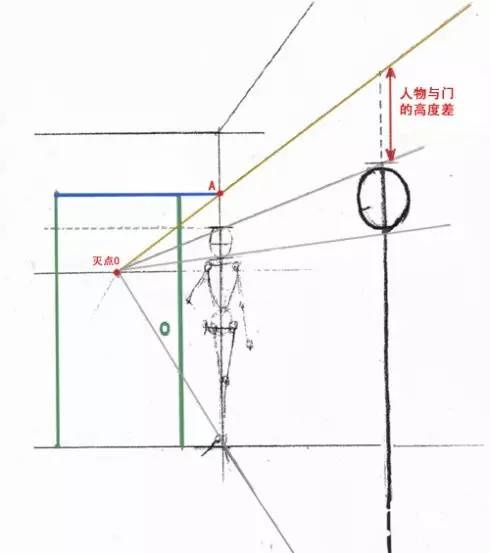

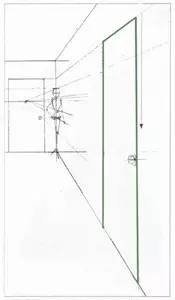

觀察下面圖例
一、根據假想人物的身高，繪制出從長廊正前方看到的門（綠色方框所示）
二、延長門最上面的邊，與長廊墻面的垂線，相交于Ａ點
三、連接滅點Ｏ與Ａ點，并延長，確定長廊前景處門的高度

四、根據門寬，作出垂線

繼續在長廊對面的墻上畫門

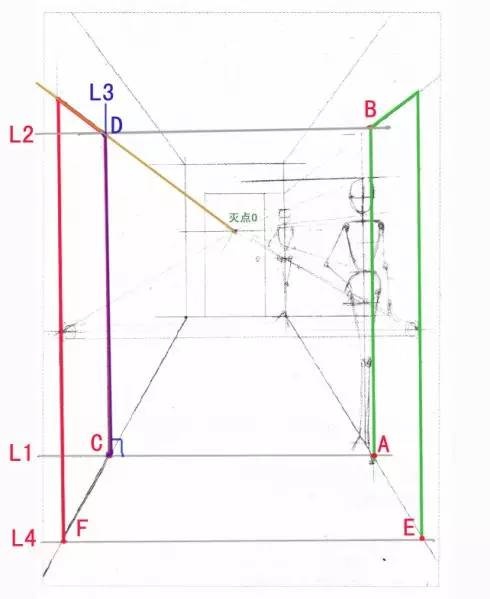

橫向移動法：
如下圖所示
一、從點A點橫向平行引一條直線L1，與地面斜線交于C點；從B點橫向平行引出一條直線L2
二、從C點向上作一條垂線L3，與L2相交于D點
三、連接滅點O與D點，并延長，直線OD便是對面門的高線
四、從E點引一條橫線L4，與地面斜線相交于F，便確定了門的寬度CF

橫向移動的方法，相當于把所有點平行地移動到對面的過程。這種方法同樣適用于人物。橫向分身人物，可以得到同樣高度的人，來作為畫面透視的參考。
“移動法”畫出長廊上的窗戶等其他細節。

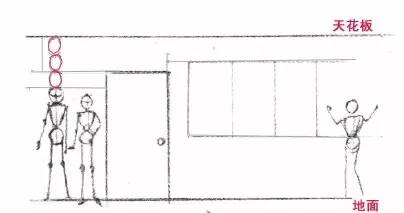

如上圖所示，門的高度可定位比人的高度高出一個頭長，天花板的高度可定為比門的高度高出兩個頭長，窗戶的高度可定位在人的腰部偏上的位置。

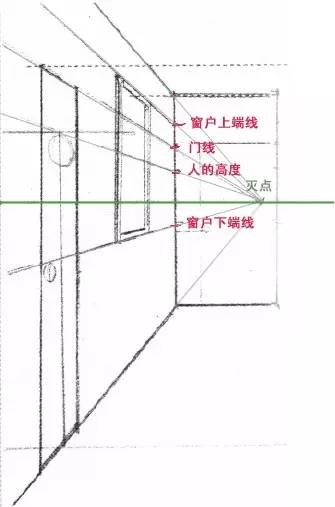

如下圖所示，以人的身高為標準，在墻角線上畫出各局部的位置，把門、窗、人等高度標記出來。再通過與滅點的連線，確定局部位置的透視線。

3、“叉號法”繪制門窗和地磚
“叉號法”將四方形等分

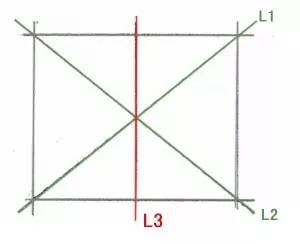

如下圖所示，在平面空間里，將四邊形二等分的方法
L3穿過四邊形對角線的交點

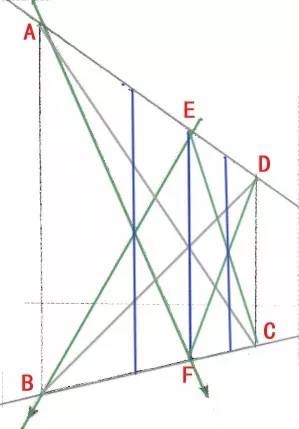

如下圖所示，在立體空間里，將四邊形四等分的方法
首先，作需要四等分的四方形ABCD的對角線（灰色所示），然后作通過對角線交點的EF，它與直線AB相平行。再分別把已得的兩個四邊形ABEF和四邊形EFCD按照對角線平分的方法，進行平分。于是三條藍色的線將四方形ABCD平分為四等分。(也可以用來繪制沿街遠去的樹）

斜線法畫地磚

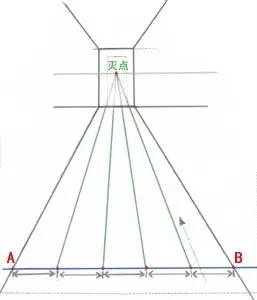

一、等分最前端線段AB，并連接滅點到等分的點，形成一組發散的斜線

二、畫出平行于AB的橫線L1,這時形成的一排方格便被作為瓷磚的標準

三、連接最邊上的方格的對角線L2，并延長。L2與進深的線條產生交點C、D、E、F等。

四、通過交點C、D、E、F等作線段AB的平行線。畫到盡頭后，再轉角畫新的對角線L3后再繼續畫平行線。

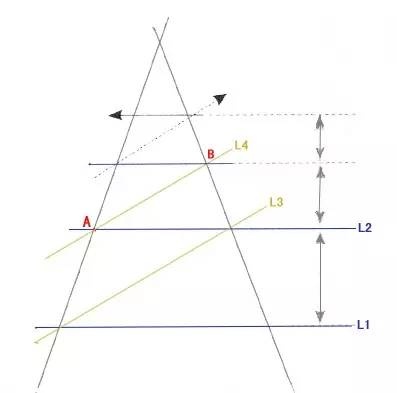

4、“N”字法繪制等分線段
如下圖所示
一、平行地畫出兩條直線L1和L2，與方格相同，這是作為寬窄的標準
二、畫出L1和L2的對角線L3，
三、從A點出發，畫出直線平行于對角線L4，與墻進深線相交于B點
四、過B點作L2的平行線
五、重復這種方法，畫出“逐漸遠去的橫線”
因這種方法，畫出的折線像字母“N”，所以叫“N字法”

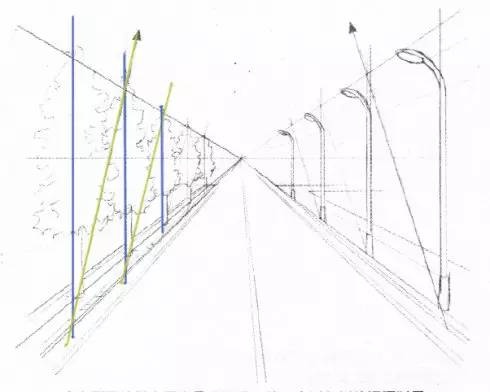

N字法畫一排樹和電線桿

5、在長廊中加入人物
①在一點透視的場景中，加入身高不同的各種人物
（以下這種方式經常用到，請熟練掌握）

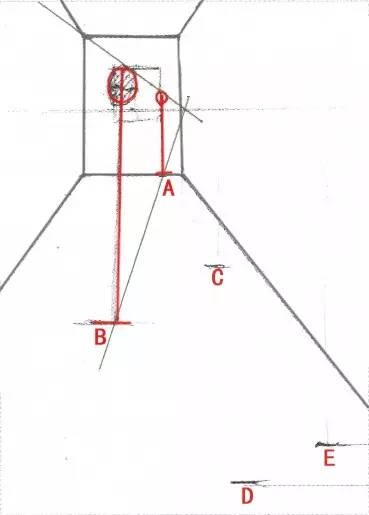

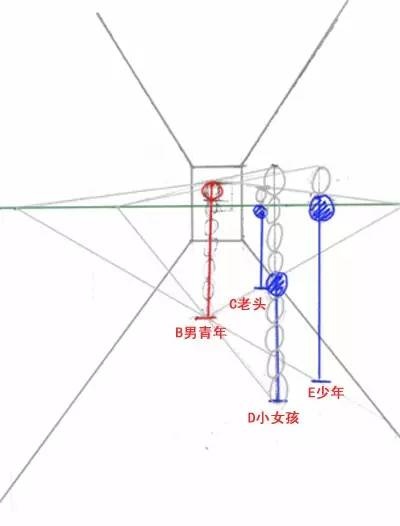

一、如下圖所示在后景中，假想出一個參照人物A，并通過透視線，畫出前景中等高的參照人物B
二、確定畫面中所有人物的足部位置C、D、E

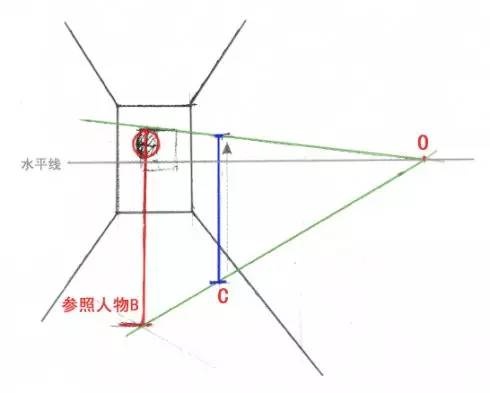

三、如下圖所示，連接人物B和人物C的足部，并延長出去，與水平線相交于O，即滅點。
四、連接滅點O與參照人物B的頭，從人物C的足部向上作一條垂線，與直線OB相交的點，便是人物C的頭頂位置。

五、如下圖所示，依次將各人物的足部與參照人物B的足部連接起來，用以上的方法，確定出各人物的頭高，這時候，所有的人物都是與參照人物B等高的（藍色的垂線為C、D、E的身高）

六、用頭身比的知識，以頭為測量單位調整各人物的身高。比如標準參照人物B是男青年，C是個老頭，那么C的身高比B降低一個頭，D點是個小女孩，D的身高比B降低三個頭。

滅點在畫面外的處理方法

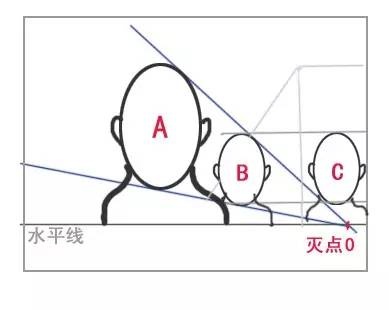

如下圖所示，一點透視中，當無法從背景的滅點引導出人物的身高時，需要重新取一個滅點Ｏ，并與人物A頭部連接起來，確定B頭的大小，再用“橫向移動”的方法繪制頭部Ｃ。

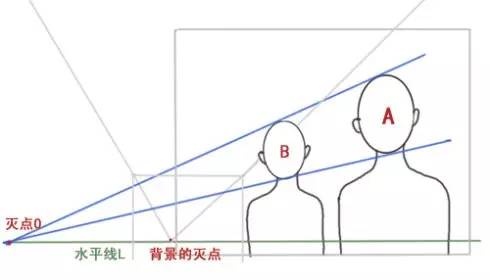

先繪制人物，再畫背景的方法
一、作出人物A和人物B頭部的透視線，相交于O點。
二、通過O點作出水平線L
三、從水平線L上，選取背景的滅點，再畫出背景（一點透視并不是在一幅畫面中只有一個滅點，可以理解為有無數個滅點，但它們都在水平線上）

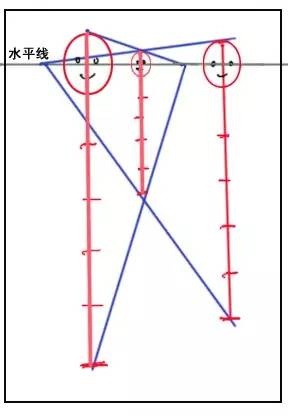

等高線法：在水平線上統一眼睛的高度來造成進深感。
如下圖，在水平線上畫出每個人物眼睛的位置，根據人物頭身比來表現其身高，這時頭腳的透視線相交而成的滅點也是在水平線上的。

這種在水平線上統一高度的方法，不一定必須統一眼睛的高度，還可以統一身體其他部位的高度，比如腰部等，再按照人體的比例來繪制出各個人物。

繪制人物的透視
如下圖所示，以水平線為界限，人物在水平線上的部分是仰視，在水平線下面的部分是俯視。越處于前景的人物，俯仰視的感覺越大。

6、室外的街景
用一點透視繪制室外街景，首先要定出水平線和滅點，從滅點引出兩邊建筑物的透視線（相當于室內長廊的天花板線），還要引出表示街面寬度的透視線（相當于室內的墻腳線），用垂線畫出街道兩邊的建筑物，把它們畫成一個個的盒子形狀。然后在建筑物門的地方，可以假想出一個標準人物，用”人物移動法”或“等高線法”，以及頭身比原則畫出其他人物。電線桿、欄桿等可以用“N字法”和“叉號法”。街上的電線桿、路標、汽車等可以參照標準人物畫出來。它們的比列關系可以參照下圖：

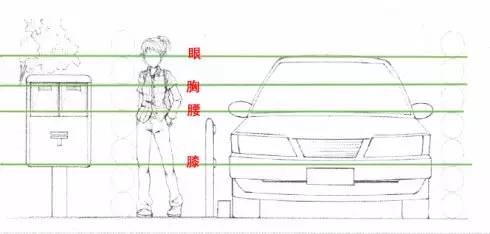

小尺寸通過頭身比的尺寸來測量：

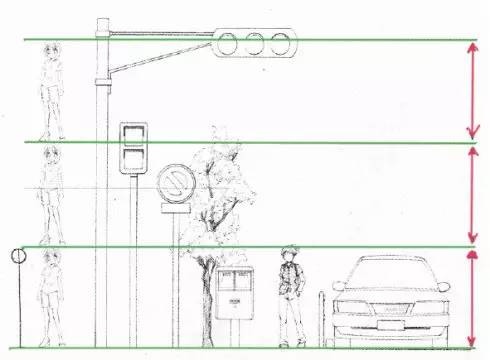

大尺寸通過人的身高來測量：

7、多滅點一點透視法
（1）水平方向上多滅點畫法：
此法適用于畫拐彎的街道或小巷

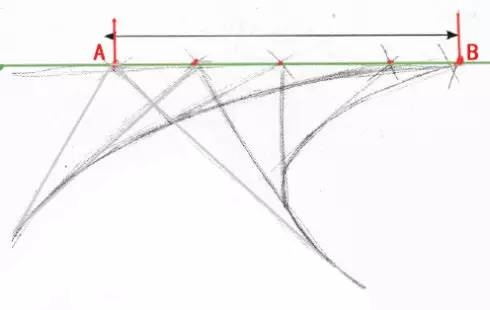

下圖顯示了彎度的街道畫法，AB兩點距離越大，彎度越彎

下圖所示，彎曲的河流的畫法：每一段的滅點都在同一條水平線上

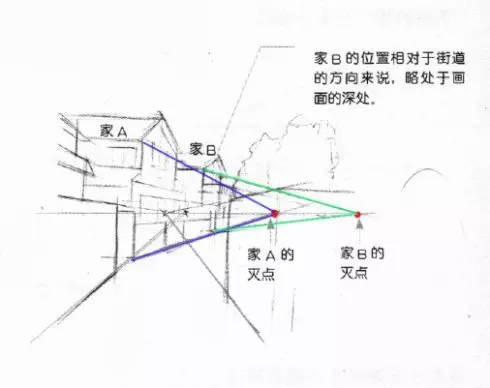

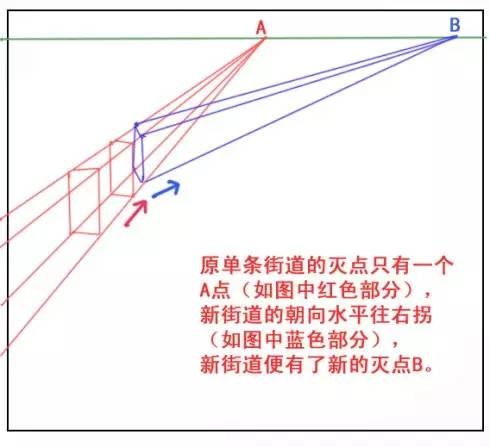

下圖所示，街道拐彎的畫法

（2）垂直方向上多滅點畫法

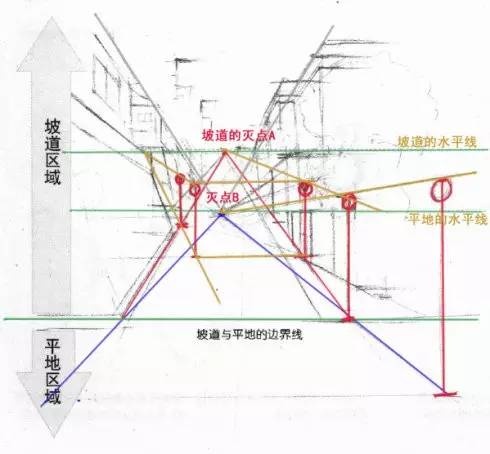

如下圖所示，上坡或下坡有兩個滅點和兩條水平線，一個是水平面上的滅點B，另一個是坡度上想象出的滅點A。需要注意的是：位于平面區域里的人物，在平面區域的水平線上取滅點進行繪制。位于坡道區域的人物，全都通過在坡道上的水平線取滅點進行繪制。兩側的房屋千萬不能按照坡道上的水平線繪制，若按照坡道上的水平線繪制會出現俯視或普通街道的效果。電線桿和人物可以按照坡道上的滅點繪制。
